RASACUT MC 절단규격 Φ10 ~ 60mm

대량 절단을 위한
고성능 더블(Double)컷 톱기계
우리가 많이 사용하는 싱글(Single)컷 톱기계가 지금 용도에 부적절 한가?
혹시 더 높은 생산량을 원하는가?
그럼 RASACUT MC가 바로 당신이 찾는 제품이다!
매우 견고한 고사양 멀티(multi)컷 톱기계가 자동차, 금속무역, 재료취급 및 가구 분 야에서 다양한 용도로 최적화 되어 있다. 하루 24시간 3교대 작업이 가능하며, 높은 생산량으로 개당 가격의 상당한 절감 효과와 매우 고품질의 절단, 짧은 대기시간, 빠른 설정 타임 과 짧은 절단 프로세스시간을 위한 직선 절단구조로 되어 있다.
장점
- 시간당 최대 5,000개 까지의 높은 생산량
- 더블(Double)컷에서 원형, 사각, 직사각 파이프등 다양하게 사용 가능
- 픽 앤 플레이스(Pice&Place) 시스템으로 일정한 길이로 안전하게 이송
- 짧은 설정 타임
- 리니어 모터 사용에 의한 소재 탄성의 정확성 및 고속 전진 이송
- CNC 클램핑 바이스로 직경의 설정이 필요없음(자동 설정됨)
- 긴 수명, 무진동, 커팅헤드 전진을 위한 코팅 처리된 볼스크류 스핀들 사용
- 무 유압
시간 절약
- 로더의 정확한 개별 자동 정렬 장치가 절단 프로세스에 평행하게 소재의 고속공급이 가능
- 빠른 직선 드라이브와 그리퍼(Gripper)피드 장치로 절단 길이에 따른 이송위치로의 이동시간 단축
- 쉽게 접근 가능한 톱날로 1분안에 교체 가능
고품질

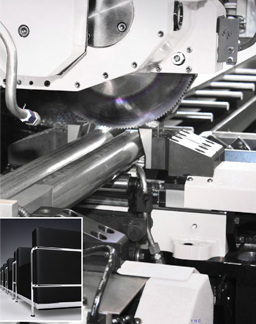

- 절단작업시 톱날이 위에서 밑부분까지 일렬로 지나가 절단시간 단축
- 매우 탄성이 높고 견고한 톱 드라이브로 백래시(Backlash)가 없어 카바이드팁- 쏘(Carbide Tip-saw) 사용에 최적
- 에어쿨링제트 장치가 좀더 깨끗한 절단물을 위해 압축된 공기와 함께 일정하게 쿨링을 보장하고 톱날 수명을 늘리며 절단품질을 향상시킴
- NC 클램프 바이스에 의한 전자동 클램핑,톱날의 중심축 아래에서 정확한 중심 클램핑
비용절감
- 높은 생산량으로 저렴한 개당 절단비용
- 백래시(Backlash) 없는 커팅헤드 전진 이송은 톱날의 수명을 연장함
- 24시간 3교대 작업에 유리
- 오일미스트분사장치 사용으로 최적의 윤활효과 와 저렴한 운영비 및 처리비용 실현
- 클램프 바이스의 수동 설정 없음
더블(Double)-cut saw / 절단규격 : Φ10 ~ 60mm

사양

기술 사양
톱날 속도	m/min.	30 ~ 250
톱날 외경	mm	315
톱날 모터	kW	7,5
재료 이송 방식	-	그리퍼(Gripper)
선절단	mm	> 20
잔재 길이	mm	> 70

절단물 데이터
소 재	-	스틸, 스테인레스 비철금속
원형 파이프 싱글컷 Ø	mm	10 ~ 90
원형 파이프 더블 컷 Ø	mm	2 x 10 ~ 2 x 60
사각 파이프	mm	2 x 10 x10 ~ 2 x 40 x 40
직사각 파이프	mm	2 x 10 x 20 ~ 2 x 40 x 20
파이프 두께	mm	1 ~ 5
원소재 기장	mm	6,000 ~ 12,000
절단 기장	mm	최소 30 이상 1.000/2,000/3,000

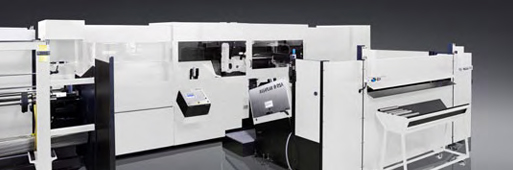

디버링 과 측정 및 픽 앤 플레이스를 갖춘 절단 시스템
픽 앤 플레이스 절단 시스템
