• RASACUT SC 절단규격 Φ10 ~ 101.6mm
  • 롤러 피드가 장착된 싱글(Single)컷 방식의 보편적인 고성능 톱기계

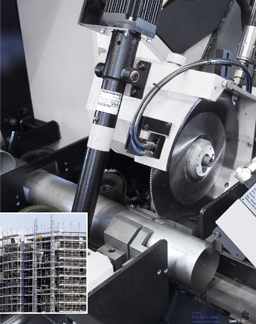

  • RASACUT SC는 다용도로 일반적으로 사용되는 매우 정밀한 고성능 톱기계임 사용분야로는 자동차, 스틸 파렛트, 건축용 가설재 등이다.
    RASACUT SC는 다양한 외경에 대응한 싱글컷 톱기계로 최소한의 설정 타임으로 높은 생산량을 보장함.
    상당히 견고한 제품으로 절단이나 스틸생산라인 뿐만아니라 3교대 작업에도 적합함.
  •
  • 장점
    • 다양한 분야에 적용되는 높은 활용성
    • 시간당 최대 3,000개 까지 절단 가능
    • 빠른 설정 타임
    • 폭넓은 적용 범위 : 소량/대량 생산라 인에 모두 적용 가능
    • 손쉬운 구동
  • 시간 절약
    • 길이변경 1분 미만 쉽게 톱날에 접근 가능.
    • 교체시간 1분 미만
    • 길이 스톱바 와 톱날 위치의 전자동 포지셔닝
    • 절단소재의 데이베이스를 통한 최적의 절단작업, 프로그래밍 불필요
    • 빠른 초기작업 변경 시간 5분 이내
  • 고품질
    • 파이프의 진입 및 배출에 있어 가변 전진 이송을 통한 절단 품질 향상 에어제트 쿨링 시스템은 압축공기로 균일한 냉각을 보장.
    • 톱날의 수명 연장, 절단품질개선, 깨끗 한 절단 결과물을 보장
    • 추가적인 전기 클램핑과 함께 기계적 자동 락(lock)기능이 포함된 길이 스톱 바. 높은 반복성
    • 미리 설정된 압력, 피드와 함께 정확하고 빠른 클램핑으로 표면의 자국이나 손상 예방
    • 거의 백래시(Backlash)가 없는 톱 기어 높은 탄성과 견고함 그리고 정확성
  • 비용절감
    • 높은 생산량 과 저렴한 개당 비용
    • 옵션 : 카바이드 팁-쏘 (Carbide tip-saw) 사용 가능
    • 고강질파이프(High Tensile Tube) 및 환봉(Solid Bar)의 3교대 작업에 적합
    • 옵션 : 2차 길이 스톱바 선택 가능
  • 싱글(Single)컷 쏘 / 절단 규격 : Φ10 ~ 101.6mm
  • 사양
  • 기술 사양
    톱날 속도 m/min 30-250
    톱날 외경 mm 315/350
    톱날 모터 kW 7,5
    재료 이송 방식 1차 길이 스톱바
    전기제어방식 옵션 : 2차 길이 스톱바
    선절단 mm 0 or > 20
    잔재 길이 mm > 35
  • 절단물 데이터
    소 재 - 스틸 스테인레스 비철금속
    원형 파이프 절단 규격 mm Φ10 ~ 101.6
    정사각 파이프 mm 10*10 ~ 75*75
    직사각 파이프 mm 10*15 ~ 70*80
    파이프 두께 mm 1 ~ 10 (최대. 10 kg/m)
    환봉 절단 규격 mm 10 ~ 40
    원소재 기장 mm 6,000 / 9,000 / 12,000
    절단 기장 mm 최소 30 이상
    2,000/3,000/4,000/4,500

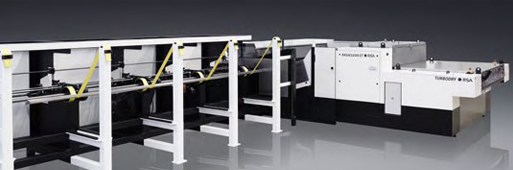

  • 디버링(Deburing), 세척(Cleaning), 건조(Dry) 기능을 갖춘 절단 시스템

  • 옵션 : 2차 길이 스톱바
